旋轉翼濾筒除塵器廠家@噴粉濾筒除塵設備安裝平面布置

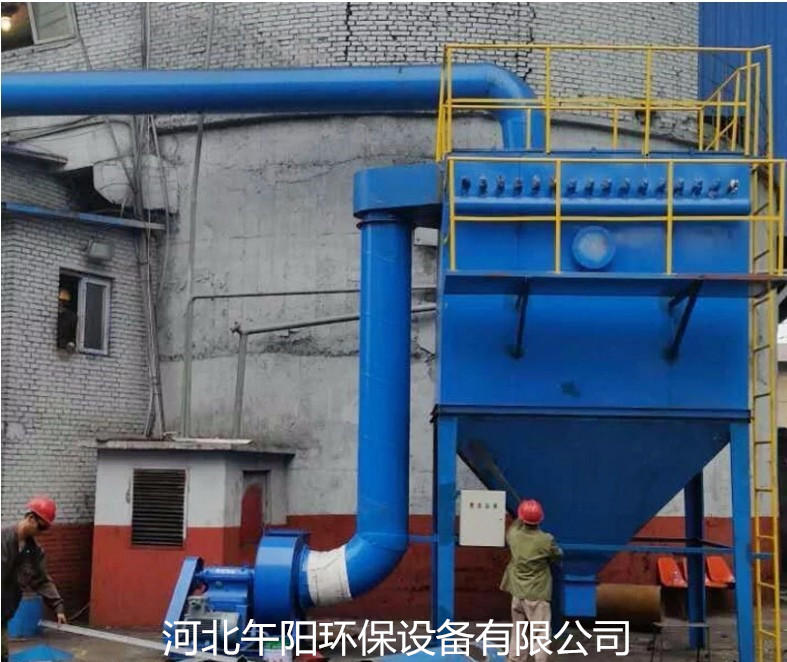

工程案例：天津打磨粉塵治理

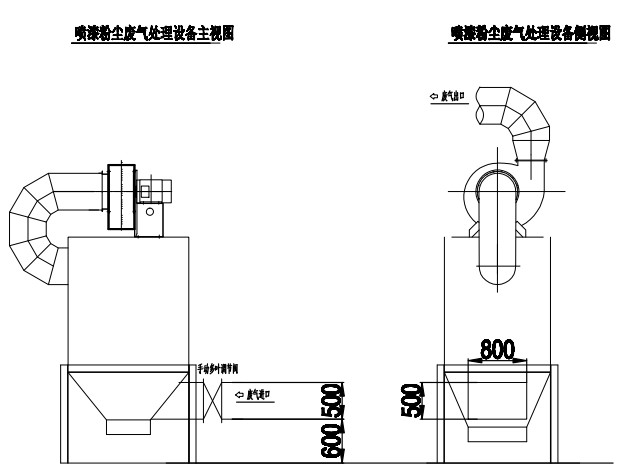

客戶要求：1、根據圖紙示意圖形式制作，進口配置手動調節閥，進口尺寸及高度按照標準一致，可與業主現有管道直接對接安裝，風機擺在設備頂部

                   2、甲方現有兩臺風機，風機型號為4-68.4A，兩臺調整為一臺，將風量調整為1萬。



設計方案： 選型的條件
1、過濾風速的確定
過濾風速是除塵器選型的關鍵參數之一，應根據不同應用場合的粉塵或煙塵的性質、粒度、溫度、濃度等因素來綜合考慮確定，一般情況下入口含塵濃度在15～30g/m3，過濾風速不應大于0.6～0.8m/min; 入口含塵濃度在5～15g/m3，過濾風速不應大于0.8～1.2m/min; 入口含塵濃度在≤5g/m3，過濾風速不應大于1.5～2m/min?？傊谶x擇過濾風速時，為降低設備阻力，一般過濾風速不宜選擇太大。
2、過濾材料
LTC濾筒式除塵器采用PS或PSU高分子涂層纖維濾料，當過濾氣體為常溫或低于100℃時，一般采用PS高分子涂層纖維濾料，如用于高溫場合時則應采用PSU高分子涂層纖維濾料，如用于有特殊要求場合時，須在定貨前說明，另行選擇濾料。
3、排灰形式
LTC系列濾筒式除塵器均采用螺旋輸送機排灰（1-5列的除塵器采用星形排料器排灰）。
四、型號說明
LTC a / b S - c
過濾面積
S：雙筒（單筒不標注）
濾筒行數
濾筒列數
濾筒式除塵器
1、 示例：
（1）240型
表示5列4行過濾面積為240m2的濾筒式除塵器。
（2）576型
表示6列4行過濾面積為576m2的雙筒濾筒式除塵器。
2、說明：設備的安裝形式包括進、出風口的方向位置、爬梯的位置等均可按用戶要求生產供貨（請?jiān)诙ㄘ洉r(shí)說明），如無要求本公司將按說明書中的安裝型式生產供貨。

安裝及調整方案
1、設備的運輸按鐵路運輸規定，將根據規格大小確定整機發運或分體（分段）發運，收到設備后先按設備清單檢查設備是否缺件，同時檢查有無運輸中造成的損壞情況，如有損壞應及時進行整修，_設備性能完好，并做好易損易竊等設備（部件）的保管、保養工作。
2、對排灰裝置進行專門檢查，轉動或滑動部分要涂上潤滑脂，減速機要注入潤滑油，使機件正常動作。
3、安裝設備自下而上，首先找平地腳基礎后，把下部的支架安裝妥當后，再吊裝箱體、灰斗，_后安裝排灰裝置及配管、配線。
4、安裝壓縮空氣管路時，管道內要除去污物，防止堵塞，安裝后要試壓。
5、按PLC清灰控制器使用說明書安裝控制線路，經調試后再進行整機試車。
6、如屬大件散運，在出廠時將另附有關安裝圖紙及說明。
