1#2#干熄焦除塵器系統維修改造項目
焦化廠干熄焦除塵器,干熄焦焦?fàn)t除塵器改造,干熄焦篩焦樓除塵器焦化廠干熄焦生產過程的塵源主要有熄焦槽頂蓋裝焦處、熄焦槽頂部預存段放散口、惰性氣體循環風機放散口、熄焦槽底部排焦兩岔溜槽、振動給料器、回轉密封閥入口及排焦膠帶機落料點處；焦倉及焦臺端部轉運站的塵源主要是膠帶機轉運點處、汽車裝料點處等。
應用廠家：河北華豐煤化電力有限公司
應用場合：1#2#干熄焦除塵器系統維修改造
應用效果：干熄焦除塵器安裝后排放濃度達到行業標準，改造后出口含塵濃度20mg/m3;除塵器阻力<1500Pa;設備漏風率<5%。得到客戶的認可
1． 干熄焦除塵系統相關配套設施
干熄焦脈沖袋式除塵器凈化除塵煙氣后，濾袋表面積有_厚度的粉塵層，阻力上升，這時由微機控制的清灰裝置對濾袋進行脈沖噴吹清灰工作。這點在電氣控制程序上已有設定，須遵守這一程序，保持濾袋長期穩定的凈化性能。
地面站配有壓縮空氣系統，用于脈沖閥噴吹清灰使用。壓縮空氣質量要求較高，無油無水，且要保持比較恒定的壓力，使濾袋保持良好的凈化性能。
電氣自動化控制系統采用目前先jin的、帶操作站的PLC計算機監控系統。所有操作均靠微機畫面上的軟按鈕來實現。除塵自動控制系統由管理控制中心、PLC控制單元和現場檢測裝置組成。
自動控制系統可完成如下功能：監控除塵工藝流程，對除塵設備進行啟動、停止等相關操作，對除塵系統的各設備運行時間等進行設定。通過總系統畫面、子畫面等監視畫面，對整個工藝過程進行動態監視，對各種故障逐條進行聲光報警，可采集生產過程中各種信息等。電氣與自動化控制系統_滿足除塵工藝的控制要求，使整個除塵系統在安全可靠和全部自動化條件下長期運行。

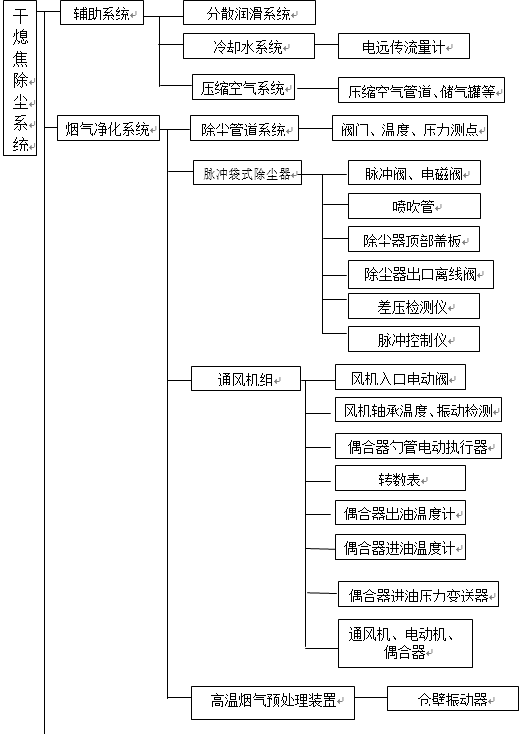

2．干熄焦除塵器系統設備流程
