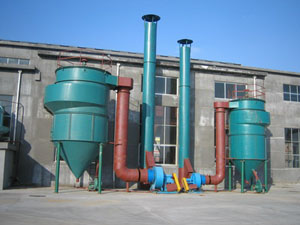

ZC型機械回轉反吹扁袋除塵器是午陽環保推薦給用戶的一種_低阻、維護簡單的外濾型袋式除塵設備。適用于細微粉塵的工藝回收和除塵凈化，尤其是對比重大、無黏粘性、較干燥的粉塵治理效果_佳，如：破碎機、振動篩等設備的現被廣泛應用于機械、鑄造、礦山、石子破碎、冶煉、建材、糧食、化工等行業中。ZC型機械回轉反吹扁袋除塵器采用圓形體結構，受力均勻，抗爆性能好，結構緊湊，采用高壓風機反吹清灰，不受氣源條件的限制，利用阻力自動控制反吹清灰，節約能源，延長除塵布袋的使用。





午陽環保多年來致力于除塵設備的生產與研發，一直以“用戶需求”為導向，不斷吸取_技術，完善加工設備，進一步提高產品性能。午陽環保ZC型機械回轉反吹除塵器均采用扁布袋設計，將濾袋的橫截面形狀作成梯形或楔形，與圓形濾袋相比，在濾布單位面積的過濾負荷相同的條件下，其占地面積小，結構緊湊，即單位體積內可布置較多的過濾面積，收塵效率大大提升，受到了廣大用戶的青睞。
ZC型機械回轉反吹扁袋除塵器型號指示方式
144ZC-II-500-Anp570回轉反吹扁袋除塵器。
1：144為濾袋數量（只）
2：ZC是指回轉反吹的拼音字頭，其中“Z”是指“轉”的漢語拼音字頭，“C”指“吹”的漢語拼音字頭。
3：II-是指設計序號。
4：500是指袋長（米）
5：根據過濾風速V的不同，除塵器布袋分為A型、B型尺寸。A型尺寸用于V=1.0~1.5米/分的風量。
6：根據入口的旋轉方向，分為N旋、s旋兩種，N表示入口逆時針旋轉，s表示入口順時針旋轉，系列化圖紙暗逆時針旋轉繪制（即N旋）。
7：根據出口風管形式，分為平出口與下出口兩種。P表示平出口，X表示下出口，系列圖紙按平出口（即P型）繪制成。
8：570為公稱過濾面積（平方米）
午陽環保ZC型機械回轉反吹扁袋除塵器產品亮點：
1、采用圓筒拱頂的體形，受力均勻、抗爆性能好；
2、采用高壓風機反吹清灰，不受使用場合氣源條件的限制，應用范圍_廣；
3、采用梯形扁布袋設計，過濾面積指標高，占地面積小，除塵效率高；
4、可利用設備自身阻力，自動控制回轉反吹清灰，視入口濃度高低，自動調整清灰周期。
ZC型機械回轉反吹扁袋除塵器結構和工作原理：
它由以下四部分組成：
1、上箱體：包括除塵器蓋，旋轉揭蓋裝置、清潔室、換袋入孔、觀察孔、出氣口。
2、中箱體：包括花板、濾袋、濾袋框架、濾袋導口、過濾室筒體、進氣口、入孔門。
3、下箱體：包括定位支承架、灰斗、星型卸灰閥、支座。
4、反吹風清灰機構：包括旋臂、噴口、分圈反吹機構、循環風管、反吹風管、反吹風機、旋臂減速機構?！　?/div> 星形卸灰閥、減速裝置和電機、反吹風機、旋臂減速機構及循環風管路等均為午陽環保原廠配套件，質量經過層層檢驗，質保期內出現_質量問題均可_調換，質保期外，午陽環保將以成本價供貨。
工作原理：
過濾工況—含塵氣流由切向進入過濾室上部空間，由於入口為蝸殼型。大顆粒及凝聚塵粒在離心力作用下沿筒壁旋落灰斗。小顆粒塵彌散于過濾室袋間空隙從而被除塵濾袋阻留。粘附在濾袋外層，凈化空氣透過濾壁經花板上濾袋導口匯集于清潔室，由通風機吸出而排放于大氣中。
_工況—隨著過濾工況的進行，阻留粉塵逐漸增厚因而濾袋阻力逐漸增加。當達到反吹風控制阻力上限時，根據需要可以手動開啟反吹風機，也可由差壓變送器發出訊號自動啟動反吹風機及反吹風旋臂傳動機構進行反吹。自控裝置我公司也可以配套提供。具有足夠動量的反吹風氣流由旋臂噴口吹入濾袋導口，阻擋過濾氣流并改變袋內壓力工況，引起濾袋實質性振擊，抖落積塵。旋臂分圈逐個反吹。當濾袋阻力降到下限時，反吹風機構手動關閉或自動停止工作，為節約反吹風機動力，減少反吹風量對于三、四圈（即144ZC—Ⅱ 20ZC—型）布袋除塵器設有分圈反吹機構使每次只反吹一個濾袋。
選型提醒：
午陽環保為用戶提供了A型和B型兩類ZC機械反吹布袋除塵器，A型設備過濾溫度高（80＜T≤120℃），適用于濃度高、顆粒細的含塵氣體過濾；B型設備過濾常溫（t≤80℃），適用于濃度低，顆粒粗的含塵氣體凈化。您可以根據實際工況環境進行選擇，_加具體的技術參數如下表，您在選型過程中遇到_問題，可隨時撥打服務熱線：0317-8388881，由午陽環保_技術人員為您提供合理的解決方案。
