焦爐水封槽安裝圖紙解析--提供成功案例
焦爐水封槽安裝,焦爐水封式地面站除塵器,焦爐煤氣管道水封裝置焦爐水封槽的作用主要表現在兩個方面：一個是用于收集焦爐煤氣中的冷凝液，以防止輸送設備或管道的通道受阻，確保煤氣的連續穩定輸送；二是利用水封槽的內部形成的液封，防止漏氣，避免發生安全隱患。焦爐中水封槽實際上是指煙氣水封槽，是用來排出煙氣中的水分，降低水含量，同時確保煤氣不會泄露的裝置。
焦爐水封槽安裝流程
集塵煙罩--U型導煙管---水封槽---集塵總管---地面除塵站（布袋除塵器）等組成，
焦爐U型水封槽布置示意圖
導焦車外側（熄焦車上側）增加集塵罩，其開口截面積與熄焦車上平面外形相吻合，確保在出焦過程中焦炭落入熄焦車時上揚的煙塵基本由集塵罩罩住并吸走，集塵總管設在爐柱上方。導焦車及集塵罩重新設計制造一臺，采用全密封機構。增加導焦柵爐頭煙塵收集口，且收集口的設置應盡量減少阻力。
焦爐水封槽除塵系統結構
焦爐水密封煙氣除塵系統

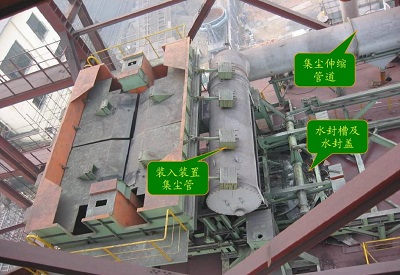

由U型導煙管、集塵管道、水封槽、焦爐車輛集塵裝置和除塵地面站組成，焦爐車輛集塵裝置的集塵罩通過U型導煙管連通集塵管道并進一步連接除塵地面站，U型導煙管下部浸入水封槽中并能夠隨焦爐車輛移動；所述集塵管道與水封槽平行設置，集塵管道與水封槽之間設水封隔離罩，水封隔離罩的底部伸入水封槽中，上部一側與集塵管道連通，U型導煙管的出口位于水封槽上方的水封隔離罩中；所述水封槽沿縱向分為若干段形成多個小水槽單元，每個小水槽單元的中部均設有集塵斗，每段水封槽的底部均向?qū)瘔m斗處傾斜使集塵斗位于較低處；水封槽連接進水管道，集塵斗分別連接排水管道，水封槽內設有噴吹管。
焦爐除塵系統包括焦側出焦除塵、機側搗固焦爐裝煤除塵和頂裝焦爐裝煤除塵，以及機側推焦機推焦除塵等，這些除塵系統的共同點是由設置在對應焦爐車輛除塵裝置上的集塵罩、集塵管道、除塵地面站等組成。其中集塵管道用于將煙塵發生源的煙塵收集后，送入除塵地面站凈化處理；除塵系統布局的合理性與各部分對接的密封性等因素，將直接影響整個除塵系統的運行穩定性以及除塵效果。目前焦爐除塵系統中的集塵管道，按對接形式來分主要有煙氣轉換閥對接導套、皮帶小車用皮帶管道和U型管水封槽集塵管道三種形式，他們各有優缺點，從密封性和煙塵輸送效果上，業內一致認為U型管水封槽集塵管道是較為可靠的集塵管道。
