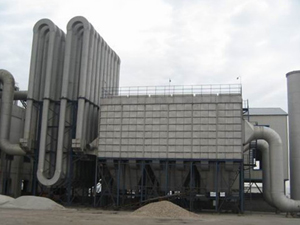

鎳礦熱電爐除塵設備的結構是由進風管、排風管、箱體、灰斗、清灰裝置、導流裝置、氣流分流分布板、濾筒及電控裝置組成，類似氣箱脈沖袋除塵結構。
濾筒在除塵器中的布置很重要，既可以垂直布置在箱體花板上，也可以傾斜布置在花板上，從清灰效果看，垂直布置較為合理。花板下部為過濾室，上部為氣箱脈沖室。在除塵器入口處裝有氣流分布板。
含塵氣體進入除塵器灰斗后，由于氣流斷面突然擴大及氣流分布板作用，氣流中一部分粗大顆粒在動和慣性力作用下沉降在灰斗；粒度細、密度小的塵粒進入濾塵室后，通過布朗擴散和篩濾等組合效應，使粉塵沉積在濾料表面上，凈化后的氣體進入凈氣室由排氣管經風機排出。
鎳礦熱電爐除塵設備對_細粉塵收集難、過濾風速高、清灰效果差、濾袋易磨損破漏、運行成本高的_方案。如：攪拌作業、粉末作業（滑石粉、煤粉、研磨粉、煙草業粉塵、電廠粉塵）、金屬加工作業等微細粉塵處理。
